K3V112 Dijelovi pumpe: Vodič za identifikaciju i komplet za popravak

"K3V112" na natpisnoj pločici ne ukazuje na jednu listu dijelova. Kawasaki izrađuje pumpu kao jednu, tandemsku ili paralelnu jedinicu, u rotaciji u smjeru kazaljke na satu i suprotno-okretanju kazaljke na satu, sa ili bez PTO. Prodavci dijelova navode nekoliko tipova pogonskih{5}}ureza, nagibnih-dužina klinova i pilot{7}}pumpa pod istim imenom. U tim varijantama narudžba za dijelove pumpe K3V112 pogreši, čak i kada je naziv dijela ispravan.



Ovaj vodič namijenjen je servisima, kupcima dijelova i voditeljima održavanja koji već znaju da imaju K3V112 i trebaju odlučiti što kupiti. Pokriva koji dijelovi pripadaju kom sklopu, koji se mijenjaju s verzijom pumpe, kako uporediti komplet zaptivki, rotirajuću grupu, pojedinačne dijelove i zamjensku pumpu i šta pumpi treba kada se ponovo spoji. Ne pokriva korake rastavljanja ili podešavanje regulatora. Kawasaki katalog kaže da pumpu ne treba rastavljati bez njegovog odobrenja i, tamo gdje je to neizbježno, samo ovlaštena osoba, tako da rad pripada servisnom priručniku izdatom za vaš tačan model.

Znakovi iza "K3V112" odlučuju koja lista dijelova se primjenjuje, pa snimite cijeli kod modela prije nego što pogledate bilo koji dio. Kawasakijev K3V/K5V katalog navodi pozicije kodova ovim redoslijedom (Kawasaki Heavy Industries, katalog KPM1410, oktobar 2014).

Ne nudi se svaka opcija u svakoj veličini. Za veličinu 112, kataloški raspon asortimana prikazuje K3V112S, K3V112DT, K3V112DTP i K3V112DP. Njegov rezime regulatora povezuje kodove regulatora sa tipovima kontrole kao što su ukupna snaga, negativni protok, pozitivan protok i kontrola{11}}osjetljiva opterećenja. Dobavljaču je potreban kod kako je odštampan, a ne vaše čitanje.

Za orijentaciju, Kawasaki navodi seriju na nazivnom tlaku od 34,3 MPa i vršnom pritisku od 39,2 MPa, te veličinu 112 s maksimalnom brzinom samousisavanja od 2,360 min⁻¹ (Kawasaki Heavy Industries). Katalog navodi uslove za tu brzinu: maksimalni pomak i usisni pritisak od -0,01 MPa ili više. Ovo su ocjene pumpe, a ne prihvatljive vrijednosti za dijelove.

Ako natpisna pločica nedostaje ili je nečitljiva, naš vodič zaidentifikaciju hidrauličke pumpe sa njene natpisne pločicepokriva rezervne metode.

Naručivanje je lakše, a ponude je lakše upoređivati ​​kada su dijelovi grupirani po sklopovima umjesto da se navode jedan po jedan. Grupiranje ispod je naše, napravljeno od naziva delova u objavljenim tabelama delova prodavaca. To je orijentacijska karta, a ne popis materijala. Brojevi stavki i količine po-pumpi moraju doći sa liste dijelova za vaš tačan kod modela.

Četiri tipa dijelova se prodaju u više od jedne verzije i svaki treba provjeriti u odnosu na stari dio prije nego što naručite. Verzije u nastavku su ono što objavljuju dva prodavača rezervnih dijelova, provjerene 9. oktobra 2026. (Mission Hydraulics; Hydra Parts USA). Oba su komercijalni izvori sa dijelovima za prodaju, a nijedna lista nije konačna. Oni su takođe povezani: Misija imenuje Hydra Parts USA kao svog maloprodajnog distributera na mreži, tako da jedan listing ne potvrđuje nezavisno drugi. Oni pokazuju da verzije postoje. Ne pokazuju koja od njih odgovara vašoj pumpi.

U prvom redu ruka pripada pločici ventila. Stranica proizvoda Misije za montažu navodi jedan blok cilindra i jednu desnu-ploču ventila (u smjeru kazaljke na satu) (Mission Hydraulics). Nijedan prodavač ne kaže koji sklop ide u prednju ili stražnju pumpu, ili kako se R i L preslikavaju na datu rotaciju pumpe. Nemojte to zaključiti na osnovu etiketa. Potvrdite to brojem dijela prema listi dijelova za šifru vašeg modela.

Na osovinama, Kawasaki-jeva kataloška tabela dimenzija daje JIS B 1603 klin sa 14 zubaca za kraj osovine K3V112. Ostala brojanja u listama prodavača su razlog da prebrojite zube na osovini koju imate.

Na nagibnoj iglici, popis daje dvije dužine bez navođenja između kojih se dvije točke mjeri dužina. Pitajte dobavljača na koju se dimenziju odnosi cifra prije nego što je uskladite sa svojom mjerom.

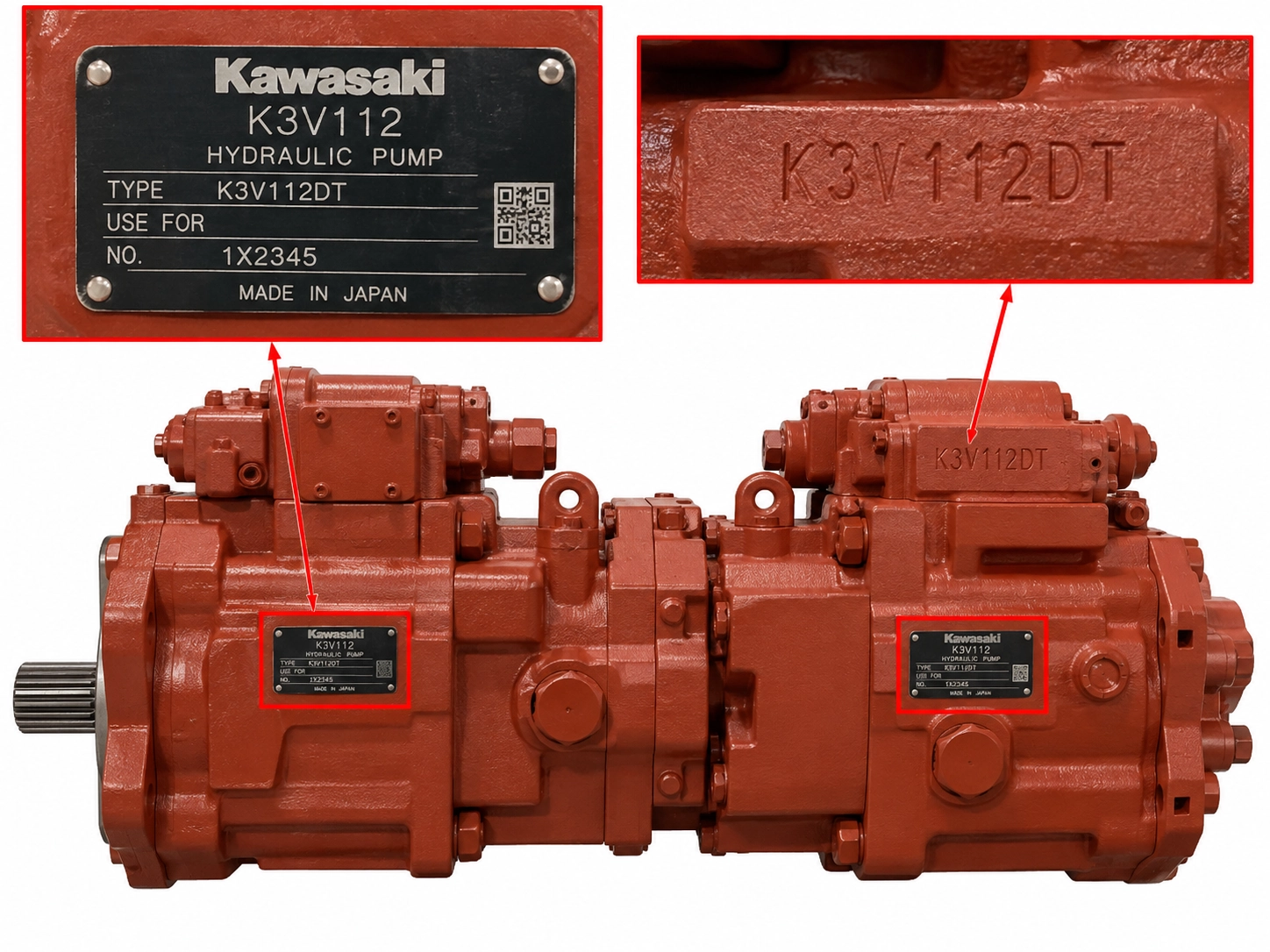

Šta čitati sa natpisne pločice i starog dijela

Ovo je identifikacioni zapisnik. Sakupite ga prije nego od bilo koga pitate za ponudu:

1. Potpuni kod modela i serijski broj sa natpisne pločice, uključujući oba koda dizajna.
2. Rotacija, R ili L, gledano sa kraja osovine.
3. Za dvostruku pumpu, bilo da je svaki dio za prednju ili stražnju pumpu.
4. Broj zubaca na prednjoj i stražnjoj osovini.
5. Dužina klina za nagib, sa gore opisanom fotografijom.
6. Šifra regulatora i da li je regulator prednji ili stražnji.
7. Bilo da je ugrađena pilot zupčasta pumpa ili PTO, sa fotografijom.
8. Marka mašine, model i serijski broj i broj dela pumpe proizvođača mašine ako ga imate.

Stavke 4 i 5 trebaju pumpu otvoriti. Ako je još uvijek na mašini, pošaljite ostatak i recite to.

Ako zamjenjujete kompletnu pumpu umjesto da je popravljate,kontrolna lista za zamjenu pumpi sa devet-specifikacijapokriva sučelje provjerava ova lista izostavlja.

Kawasakijev javni katalog daje ograničenja rada, ali nema ograničenja habanja i nema pravila zamjene{0}}ili-prerade. Oni se nalaze u servisnom priručniku za određeni model, tako da je svaka odluka u nastavku uokvirena kao što tražiti i šta se mijenja u redoslijedu.

Ležajevi

Fusnota uz nazivni tlak u katalogu izdvaja vijek trajanja ležaja kao izuzetak kada opisuje trajnost (Kawasaki Heavy Industries, katalog KPM1410). Odluku o odnosu donosite prije ponude, a ne poslije. Potražite da li priručnik za vaš model dopušta da se ležaj koji je izvučen sa osovine vrati natrag. Ako nije, dodajte valjkaste i igličaste ležajeve u narudžbu.

Rotary group

Pogledajte da li priručnik tretira oštećenje bloka cilindra, klipova ili cipela kao razlog za zamjenu grupe kao kompleta. U članku Fluid Power World iz 2016. o hidrauličkim komponentama općenito se kaže da bi prelijevanje moglo biti prikladno za unutrašnje habanje gdje su površine još uvijek unutar prihvatljivih tolerancija, te da se u suprotnom cijevi, klipovi i drugi unutrašnji dijelovi obnavljaju ili zamjenjuju (Fluid Power World). To je opšta izjava, a ne dodatak K3V112. Primijenjeno ovdje:

• Vidljiva oštećenjana bloku, klipovima ili cipelama, kao što su zarezi, udubljenja, pukotine ili tragovi zapadanja: očekujte zamjenu i zatražite i jedan-dijel i kompletnu-skupnu ponudu.
• Lagana odjeća:Prerada je moguća samo ako je svaka dimenzija unutar granica proizvođača, a samo radnja koja ima ta ograničenja za vaš model može to pozvati.

Ovaj vodič ne reprodukuje ograničenja istrošenosti.

Regulator i pilot zupčasta pumpa

Pogledajte da li ih priručnik tretira kao servisne ili kao kompletne zamijenjene stavke i riješite to prije nego što kupite komplet zaptivki regulatora. Ostavite vijke za podešavanje i sigurnosne matice kako su pronađeni osim ako priručnik za vaš model ne nalaže drugačije.

Ono što nađete unutra također ukazuje na uzrok, a uzrok se mora popraviti ili novi dijelovi pokvare na isti način. Donji obrasci potiču iz članka Power & Motion iz 2021. o varijabilnim klipnim pumpama općenito, koji je napisao menadžer u kompaniji koja prodaje usluge popravke (Power & Motion). Čitajte ih kao tragove, a ne kao dijagnozu.

Kupujte do nivoa štete koju ste pronašli, a ne do nivoa simptoma. Tabela je naše čitanje izvora u prethodnom odeljku, a ne pravilo proizvođača.

Naziv kompleta vam ne govori šta se nalazi u kompletu. U tabeli dijelova jednog prodavca, red pod nazivom "Kompletan komplet rotacione grupe" nosi broj dijela kompleta zaptivki-i opisan je kao brtve i O-prstenovi za tandem pumpu, regulatore, pilot zupčastu pumpu i PTO. Na stranici proizvoda istog prodavca pod tim imenom navedeni su blok cilindra, ploča ventila, set klipova, pričvrsna ploča, vodilica kugle i opruge (Mission Hydraulics table; stranica proizvoda, oba provjerena 9. oktobra 2026.). Zatražite od svakog dobavljača listu-po-linu sa brojevima dijelova, količinama i onim što je isključeno.

Za poslednji red tabele, isti članak Fluid Power World navodi opšte pravilo: popravka ima smisla ako ne košta više od 60 do 70 procenata nove komponente. Dodaje izuzetak. Ako nova jedinica nije dostupna, a kritična mašina ne radi, popravka može biti praktična po većoj cijeni. Pravilo pokriva hidraulične komponente općenito i nije prag. Da biste ga primijenili, podijelite punu cijenu popravke s isporučenom cijenom zamjenske pumpe. Uračunajte dijelove, ležajeve, zaptivke, rad i testiranje u cijenu popravke i zatražite obje ponude u isto vrijeme.

Ako poređenje ukazuje na zamjenu,K3V112 kompletna stranica pumpenavodi rasporede koje gradimo. To je početna tačka, a ne odgovarajuća potvrda. To dolazi iz vašeg punog koda modela i provjere crteža.

Novi unutrašnji dijelovi neće popraviti kvar koji se nalazi u odvodnoj liniji, usisnoj liniji ili filtraciji. Vrijedi izvršiti tri provjere prije nego što narudžba izađe.

Oznaka dijela vam govori manje od papirologije koju je dobavljač spreman poslati s njom. Tri pitanja se često postavljaju zajedno i treba ih postaviti odvojeno:

Treće je pitanje o prodavcu, a ne o dijelu. Dio kupljen izvan ovlaštenog kanala stoga nije-originalni, a pismo ovlaštenja ne potvrđuje da je verzija prava za vašu pumpu.

Bez obzira na porijeklo, pitajte i pismeno:

• Da li se blok cilindra i ploča ventila isporučuju zajedno i za koju ruku.
• Koji zapis o inspekciji dolazi s kliznim površinama i da li je sastavljena rotirajuća grupa ili pumpa testirana prije isporuke.
• Šta pokriva garancija, koliko dugo i šta se dešava ako se pokaže da je verzija pogrešna.

Ova pitanja pokrivaju samo dijelove. Za procjenu dobavljača u cjelini, pogledajte naše poređenjeoriginalne i postprodajne hidraulične pumpe.

Rekonstruisana pumpa mora da radi u okviru Kawasaki objavljenih uslova za ulje i instalaciju. Vrijednosti ispod su iz kataloga KPM1410, od oktobra 2014., koji je izdanje povezano sa Kawasaki-jeve K3V/K5V stranice proizvoda 9. oktobra 2026. (Kawasaki Heavy Industries). Katalog opisuje svoje tehničke podatke kao tipične vrijednosti, a ne kao zajamčene.

Podaci o viskoznosti i temperaturi su spoljni rasponi koje katalog navodi, a ne preporučena radna tačka.

Katalog daje uslove ugradnje, a ne redosled puštanja u rad. Za prvo pokretanje, ispiranje i prihvatanje nakon rekonstrukcije, pratite proceduru u priručniku za pumpu za vaš model i uputstva proizvođača mašine.

Dobavljač može samo potvrditi dijelove pumpe K3V112 u odnosu na ono što pošaljete, pa pošaljite sve u jednoj poruci:

• Identifikacioni zapis sa gornje liste, sa fotografijom natpisne pločice
• Količina svakog dijela ili kompleta, datum do kojeg trebate i odredište isporuke
• Traženi dijelovi, grupirani po montaži i opcija koju želite citirati: komplet zaptivki, pojedinačni dijelovi, rotaciona grupa ili kompletna pumpa
• Zahtjev za red{0}}po-listu kompleta sa brojevima dijelova, količinama i izuzecima
• Dokaz koji želite sa delovima: poreklo, dokumenti o sledljivosti, zapisnik o inspekciji, uslovi garancije
• Skinite{0}}nalaze i fotografije ploče ventila, prednje strane bloka cilindara i cipele, ako je pumpa već otvorena
• Provjere sistema do sada obavljene: protok drenaže kućišta, pritisak kućišta, sito i filter
• Zahtjev za kompletnu-cijenu pumpe uz ponudu dijelova, tako da možete odrediti omjer popravke

Ne morate otvarati pumpu da biste poslali prvi upit. Šifra modela, rotacija, šifra regulatora, količina i odredište su dovoljni za početak.

Ova lista funkcionira sa svim dobavljačima dijelova. Sheungchakov objavljeni asortiman K3V112 je kompletna pumpa u S, DT, DP i DTP rasporedu. Ako vaše poređenje ukazuje na zamjenu, pošaljite fotografiju s natpisnom pločicom i identifikacijski zapis putem našeobrazac za upit. Zatražite provjeru modela, provjeru crteža i ponudu koja navodi punu konfiguraciju ponuđene pumpe.
